设备概述：

  外循环蒸发器有单效、双效、三效和多效不同数量的效体结构组成，三效外循环蒸发器又称三效浓缩器，设备采用外加热自然循环与真空负压蒸发相结合的方式，蒸发速度快，液料在全密封状态下真空低温快速浓缩，比较适用于中药提取液、茶叶萃取液、生物发酵液、糖浆、乳食品、骨汤、果蔬汁、化工溶液、工业废水等各种料液的蒸发浓缩，或酒精等有机溶剂的回收。由于设备运行中产生的二次蒸汽得到充分利用，所以三效外循环蒸发器最显著的特点就是运行能耗低，且设备投资成本相对低，操作简单，因此该设备在生物发酵、医药、食品、保健品、调味品、添加剂、乳饮料、果蔬饮料、日用化工、香精香料、环保工程、废液回收等众多领域具有广泛应用。

设备结构原理：

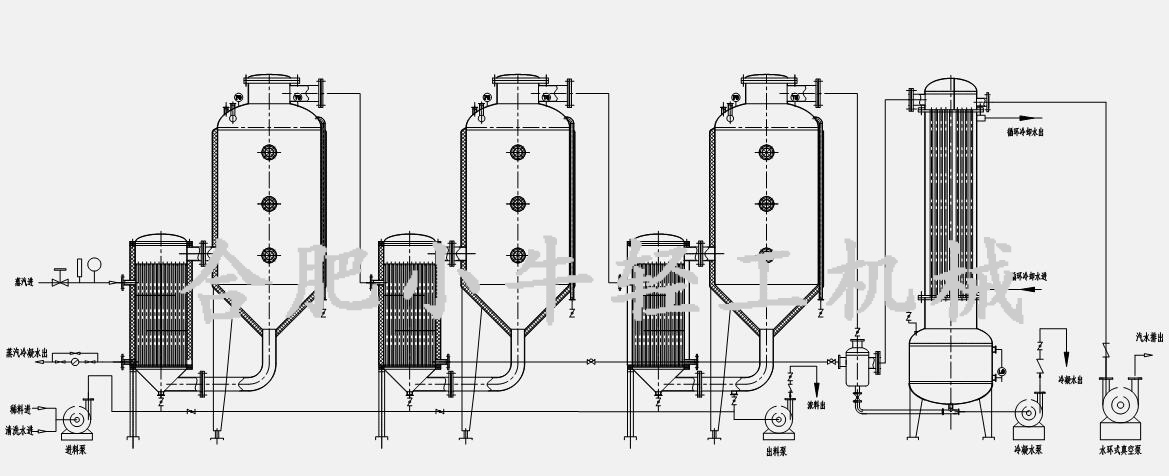

  三效外循环蒸发器主要组成部件有第一效加热器、第二效加热器、第三效加热器、第一效分离器、第二效分离器、第三效分离器、冷凝器、冷凝水罐、真空泵、料液泵、阀门管路系统、电控系统等。设备在运行时，料液通过泵送或真空自吸原理进入各效加热器及各效分离器的管程，加热介质（锅炉蒸汽）进入第一效加热器的壳程，料液在真空状态下沸点降低，当受热到一定温度后开始沸腾，并从喷射管喷入分离器，进行快速蒸发和汽液分离，未被蒸发的料液从底部循环管回流到加热器再次喷入分离器，形成循环。由一效加热器产生的二次蒸汽进入二效加热器壳程，作为第二效加热器的加热介质，同理第二效的二次蒸汽作为第三效加热器的加热介质，热能得到充分利用，从而实现节能效果。最后的蒸汽进入冷凝器，被冷却循环水换热冷凝成液相，进入冷凝水收集罐，最后排出。第二效、第三效的物料运动状态与第一效同理，当料液缩到一定的程度，经取样确定合格后即可出料，完成蒸发浓缩过程。

设备主要特点：

1.设备采用外加热自然循环与真空负压蒸发相结合的方式，蒸发速度快；

2.真空低温浓缩，非常适用于一些热敏性的物料蒸发浓缩，防止温度升高破坏有效成分；

3.二次蒸汽得到利用，有效节省运行能耗，降低运行成本；

4.相比于降膜蒸发器等其他形式的蒸发器，该设备投资成本相对较低；

5.适用范围广泛，可用于不同行业领域不同料液的蒸发浓缩；

6、设备由304或316L不锈钢制作，干净卫生、美观耐用；

7、设备性能稳定、操作简单、清洗方便。

三效外循环蒸发器（三效浓缩器）型号规格：

注：本表格内数据仅供参考，具体请以我司根据用户工艺要求详细设计参数为准。
