一、OSLO结晶器概述：

  OSLO结晶器也称奥斯陆结晶器或粒度分级型结晶器，在工业上曾得到较广泛的应用，是制盐行业中常用的一种典型的结晶器，主要应用在食盐、冶金、味精、水产物加工、软水制造等领域。它的主要特点为过饱和度产生的区域与晶体生长区分别设置在结晶器的两处，晶体在循环母液流中流化悬浮，为晶体生长提供一个良好的条件。

二、OSLO蒸发结晶器工作原理：

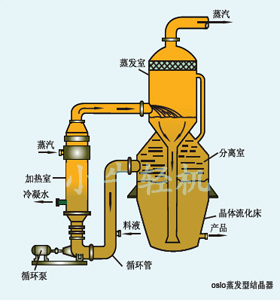

  Oslo蒸发结晶器属于典型的母液循环式蒸发设备，应用外部配用的加热器对结晶器内部的循环物料加热，使其再进入真空闪蒸室蒸发达到过饱和状态，再通过中央降液管进入悬浮床，在晶体流化床内，溶液中过饱和的溶质沉积在悬浮颗粒表面，使晶体得以成长。晶体流化床对颗粒进行水力分级，大颗粒在下，而小颗粒在上，从流化床底部卸出粒度较为均匀的结晶产品。结晶器上段的不饱和溶液进入强制循环泵，将料液进行循环蒸发结晶，在物料循环过程中，多采用清母液循环，晶体不参加循环因此不易被破碎，结晶自结晶器中部取出不受沉降限制，晶体生长环境好，所以晶体粒径大，可达6-20目，即3mm大。结晶器内不需要搅拌。

三、OSLO蒸发结晶器设计特点：

1.育晶器底部为园弧形，这就改善了料液在育晶器内的流动状态，不致于形成死区；

2.育晶器上部扩大的断面可以使盐晶沉降下来，不参与循环，减少了二次成核的机会；

3.料液从蒸发室下部进料，上部中心管出料，减少了短路温差损失,同时料液在蒸发室内上升的过程中还有一个微粒溶解过程，料液由不饱和变成饱和，可以减少细晶的数量，从而保证盐的粒度；

4.设计时育晶器上锥部设置了母液排放管，它既可以排母液控制罐内Na2 SO4 含量，也可以将一些微细的盐晶排出系统， 以保持罐内晶核相对稳定,有利盐粒长大；

5.在设计时还考虑了每次刷罐时保留育晶器内料液的刷罐方式,既只刷加热室，这样可避免育晶罐内大粒盐的损失，而且刷罐后恢复生产出合格盐的时间也可以缩短。

6.循环泵电机采用可调电机，通过调节电机转速来调节循环泵流量， 从而调节循环清液中盐晶粒径和排出系统的结晶数量；
